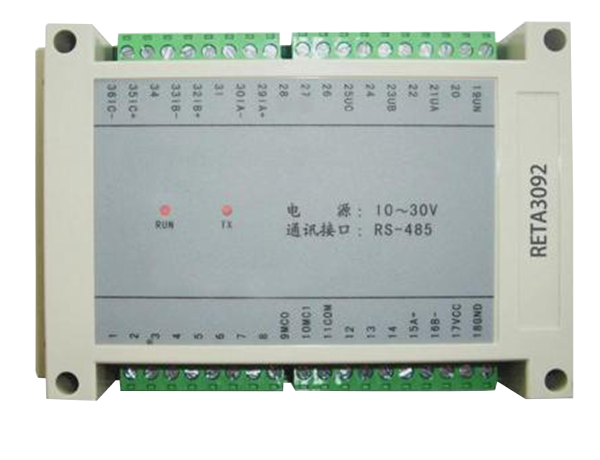

RETA3092
电网测量模块
Grid Transformer Interface
功能特点
● 用作三相电网电压测量
● 用作三相电网电流测量
● 卡轨式安装
● 连接方便
● RS485通信
产品简介
RETA3092综合电力监控模块以32位ARM处理器为核心而拥有出众的性能与更多功能；采用 6通道16位A/D以4K的数据率同步交流采样、数字滤波与校准、合理的数据处理算法，保证数 据的可靠性与准确性；电压输入、电流输入、电能脉冲输出等都相互隔离，保证了产品的可 靠性。
三表法高精度测量三相三线／四线制交流电路的40多种三相电参数：电压、电流、有功/ 无功/视在功率、功率因数、频率、有功/无功电能、零序电流、电压不平衡度等。
采用交流采样技术，实现了受电/馈电线路四象限功率测量，具正/反向有功电能、感/容 性无功电能的高精度计量。
如需获取更多的产品信息，请查阅后面的相关参数。
技术参数
|
相关特性
|
最小
|
典型
|
最大
|
单位
|
|
供电电源（DC）
|
18
|
24
|
36
|
V
|
|
功耗
|
—
|
3
|
—
|
W
|
|
输入电压（交流相电压）
|
100
|
—
|
400
|
V
|
|
电压过载能力
|
—
|
—
|
600
|
V
|
|
电压输入负荷
|
0.1
|
—
|
0.4
|
VA
|
|
输入阻抗
|
1
|
—
|
—
|
KΩ
|
|
电流量程
|
1
|
—
|
5
|
A
|
|
电流过载能力
|
—
|
—
|
10
|
A
|
|
电流输入负荷
|
—
|
—
|
0.1
|
VA
|
|
输入频率
|
45
|
50
|
60
|
Hz
|
|
绝缘强度
|
100
|
—
|
—
|
MΩ
|
|
数据更新
|
0.04
|
—
|
0.4
|
秒
|
|
使用寿命
|
50000
|
—
|
—
|
小时
|
|
工作环境温度
|
-20
|
—
|
60
|
℃
|
